Installer un panneau solaire avec batterie demande de coordonner production, stockage et consommation. Le branchement solaire devient plus simple avec une méthode claire et des protections adaptées.
Ce guide présente les choix techniques, les étapes de préparation et les contrôles essentiels. Pas de panique, une petite installation autonome reste accessible, mais un raccordement au réseau exige un professionnel qualifié.
Peut-on installer un panneau solaire avec batterie soi-même ?
Un kit autonome en basse tension peut convenir à une personne soigneuse. Les systèmes 12 V limitent la puissance, mais demandent quand même des fusibles et des câbles adaptés.
Un raccordement au tableau électrique ou au réseau présente davantage de risques. Un électricien qualifié doit vérifier les protections, la terre et la conformité finale.
Les données de MonKitSolaire indiquent une autoconsommation moyenne de 20 à 40 % sans batterie. Une batterie peut atteindre 75 à 80 % selon les usages.
Pour aller plus loin, comparez les limites du kit choisi avec les règles de votre logement.
Quel matériel faut-il pour installer un panneau solaire avec batterie ?
Réunissez le matériel avant de commencer. Chaque élément doit accepter la tension, le courant et la puissance prévus.
Les câbles et les connecteurs doivent aussi correspondre aux distances. Cette préparation réduit les erreurs et évite les arrêts pendant le montage.
Pour aller plus loin, consultez la notice du fabricant et un schéma adapté à votre tension.
Faut-il un régulateur de charge, un onduleur ou un onduleur hybride ?
Le régulateur contrôle la charge d’une batterie en courant continu. Le modèle MPPT suit le meilleur point de puissance du panneau pour récupérer davantage d’énergie.
L’onduleur transforme le courant continu en courant alternatif utilisable par les appareils. L’onduleur hybride gère souvent les panneaux, la batterie et le réseau dans un même appareil.
Un petit système 12 V peut utiliser un régulateur séparé. Une installation domestique raccordée au réseau utilise généralement un onduleur adapté aux règles locales.
Comment dimensionner les panneaux et la batterie ?
Commencez par relever la consommation quotidienne en kilowattheures. Le kilowattheure mesure l’énergie utilisée par un appareil pendant une durée donnée.
Comparez ensuite la production moyenne des panneaux avec les usages du matin et du soir. Le pic solaire arrive souvent entre 12 h et 15 h, tandis que la demande augmente avant et après cette période.
Une batterie trop petite se remplit vite et couvre peu la nuit. Une batterie trop grande augmente le prix sans toujours améliorer le résultat.
Pour aller plus loin, superposez les courbes de production et de consommation sur plusieurs journées.
Quelle capacité de batterie pour couvrir la consommation quotidienne ?
Multipliez la consommation du soir et de la nuit par le nombre de jours souhaités. Retirez ensuite une marge correspondant aux pertes et à la capacité réellement utilisable.
Une batterie de 5 kWh utiles peut couvrir une partie d’une soirée classique. Le besoin réel dépend toutefois du chauffage, de l’eau chaude et des appareils prioritaires.
Le lithium fer phosphate, ou LiFePO4, offre souvent un bon rendement et une longue durée de vie. Une batterie AGM coûte moins cher, mais elle pèse davantage et accepte moins de cycles.
Quelle architecture choisir entre couplage DC et couplage AC ?
Le couplage DC relie la batterie au côté courant continu, avant la transformation par l’onduleur. Cette solution limite certaines conversions et convient bien à une installation conçue dès le départ.
Le couplage AC ajoute une batterie sur le côté courant alternatif. Cette architecture facilite parfois l’ajout à une installation existante, mais elle multiplie les conversions.
Le choix dépend de l’onduleur déjà présent, de la batterie compatible et du besoin de secours. Plus de 100 schémas techniques sont référencés par Wattuneed dans 12 catégories de raccordement.
Pour aller plus loin, faites valider l’architecture par le fabricant ou un installateur.
Peut-on brancher un panneau solaire directement sur une batterie ?
Un panneau ne doit pas charger directement une batterie domestique. Sa tension varie avec la lumière, et une surcharge peut endommager les cellules.
Placez un régulateur entre le panneau et la batterie. Pour un kit équipé d’un convertisseur MPPT intégré, suivez strictement le schéma fourni par le fabricant.
Les panneaux se raccordent en série pour augmenter la tension. Ils se raccordent en parallèle pour augmenter l’intensité, avec des connecteurs adaptés.

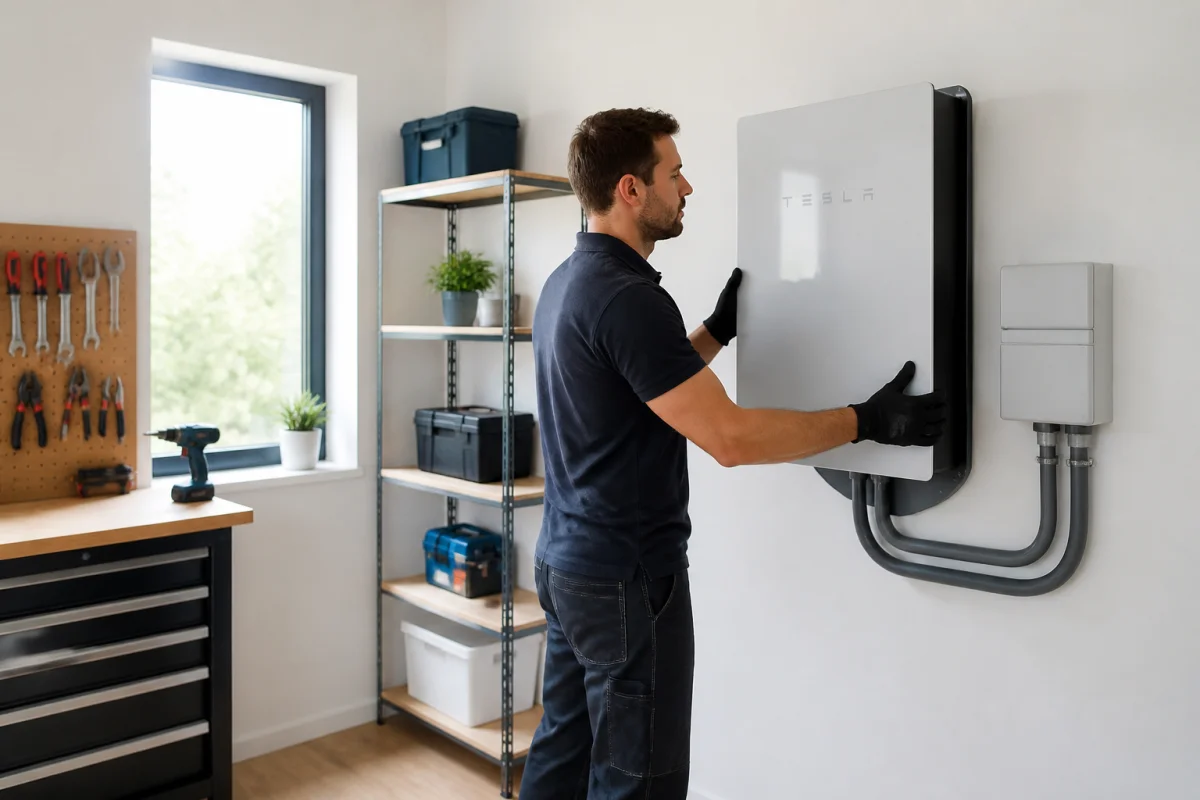

Où installer la batterie solaire dans le logement ?
Choisissez un local sec, ventilé et facilement accessible. La batterie doit rester éloignée des sources de chaleur, de l’eau et des matériaux inflammables.
Un mur solide ou un sol stable doit supporter son poids. Gardez aussi un espace autour du boîtier pour assurer le refroidissement et la maintenance.
La distance entre panneaux, batterie et onduleur influence la section des câbles. Un câble trop fin chauffe davantage et crée des pertes électriques.
Pour aller plus loin, vérifiez les distances et températures autorisées dans la notice de la batterie.

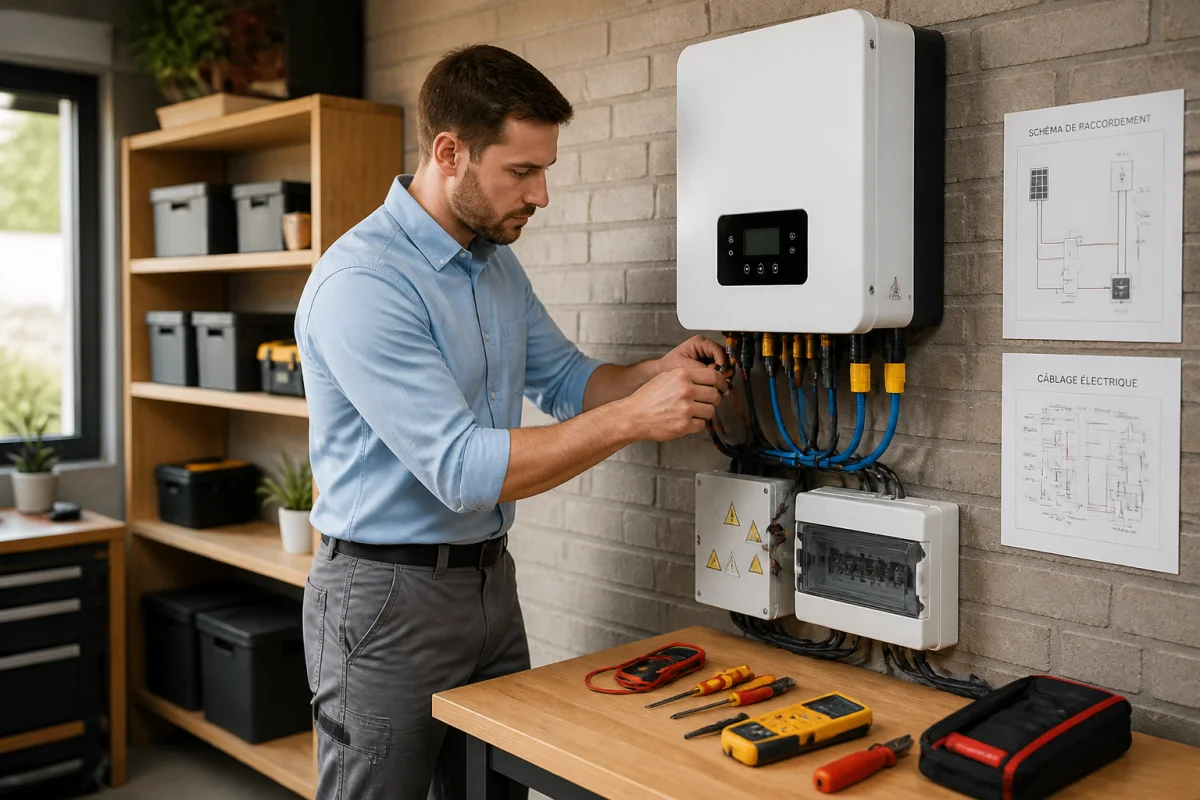

Comment réaliser le branchement des panneaux, de la batterie et de l’onduleur ?
Coupez toutes les sources d’énergie avant le raccordement. Repérez chaque câble et contrôlez chaque polarité avec un multimètre.
Le branchement doit respecter le schéma fourni. Une erreur entre les bornes positives et négatives peut provoquer des dégâts immédiats.
Dans quel ordre connecter le régulateur, la batterie et les panneaux solaires ?
Pour un petit système 12 V, connectez d’abord le régulateur à la batterie. Branchez ensuite les panneaux au régulateur.
Cette séquence permet au régulateur de reconnaître la tension de la batterie. La polarité doit rester identique sur chaque borne.
Les installations hybrides suivent parfois un autre ordre. La notice du constructeur reste la référence avant toute mise sous tension.
Pour aller plus loin, demandez un contrôle professionnel si le système dépasse un kit autonome simple.
Quelles protections prévoir pour sécuriser l’installation ?
Ajoutez un fusible ou un disjoncteur continu entre la batterie et l’électronique. Placez aussi des protections adaptées sur les départs alternatifs.
Un parafoudre limite les effets d’une surtension liée à la foudre. La mise à la terre protège les personnes et les appareils en cas de défaut.
Le coffret doit rester accessible et clairement repéré. Les sections de câbles se calculent selon le courant et la distance.
Les protections DC et AC ne remplissent pas le même rôle. Un disjoncteur choisi au hasard peut ne pas couper correctement le courant continu.
Pour aller plus loin, faites vérifier le coffret par un électricien avant la première utilisation.
Quelles démarches administratives sont nécessaires pour installer un panneau solaire avec batterie ?
Une installation autonome sans raccordement au réseau demande moins de formalités. Une installation raccordée doit respecter les règles d’urbanisme et de raccordement applicables.
En France, un kit injectant de l’électricité peut nécessiter une déclaration de raccordement, souvent appelée CACSI (convention d’autoconsommation sans injection).
La revente du surplus passe par un contrat adapté. Hellio mentionne un tarif de 0,04 €/kWh pour le surplus vendu via EDF OA, selon les conditions du contrat.
Une installation plug and play ne doit pas dépasser 900 W par circuit selon la recommandation citée par Beem. Vérifiez toujours la règle applicable au matériel choisi.
Pour aller plus loin, contactez Enedis, la mairie ou un professionnel avant la pose définitive.
Quels contrôles effectuer avant la mise en service ?
Inspectez chaque borne, chaque connecteur et chaque câble. Aucun cuivre ne doit rester visible hors de sa borne.
Mesurez les tensions sans charge, puis vérifiez les voyants du régulateur et de l’onduleur. Contrôlez aussi la température après quelques minutes de fonctionnement.
Testez séparément les appareils prioritaires. Un réfrigérateur, un éclairage ou une box internet peuvent servir de premiers usages de secours.
Notez les valeurs relevées et la date du contrôle. Un suivi régulier facilite le repérage d’une baisse de production ou d’une batterie moins performante.
Pour aller plus loin, programmez une vérification annuelle des serrages et des protections.
Quel est le coût moyen d’une installation panneau solaire avec batterie ?
Le prix dépend de la puissance des panneaux, de la capacité de la batterie et du type de pose. Un kit simple coûte moins cher qu’une installation résidentielle raccordée au tableau.
Une enveloppe de 2 000 à 12 000 € couvre de nombreux projets domestiques, hors cas particuliers. La main-d’œuvre, les protections et les démarches peuvent modifier ce montant.
Le stockage améliore l’autoconsommation, mais il ne garantit pas une économie rapide. Un fabricant annonce 1 900 € par an avec une batterie de 6,6 kWh, mais cette donnée doit être vérifiée selon chaque usage.
Le calcul le plus fiable compare le prix total, les économies prévues, la durée de vie et le remplacement futur de la batterie. Cette méthode évite de choisir une capacité inutilement grande.
Pour aller plus loin, utilisez un simulateur d’économies et demandez plusieurs devis détaillés.
Les points à retenir avant de commencer
Le bon projet associe une batterie dimensionnée sur les usages, un onduleur compatible et des protections adaptées. Le branchement doit suivre la notice et respecter les règles françaises.
Un kit autonome peut rester accessible avec méthode. Dès que le réseau, le tableau électrique ou une forte puissance intervient, un professionnel apporte une vérification indispensable.
