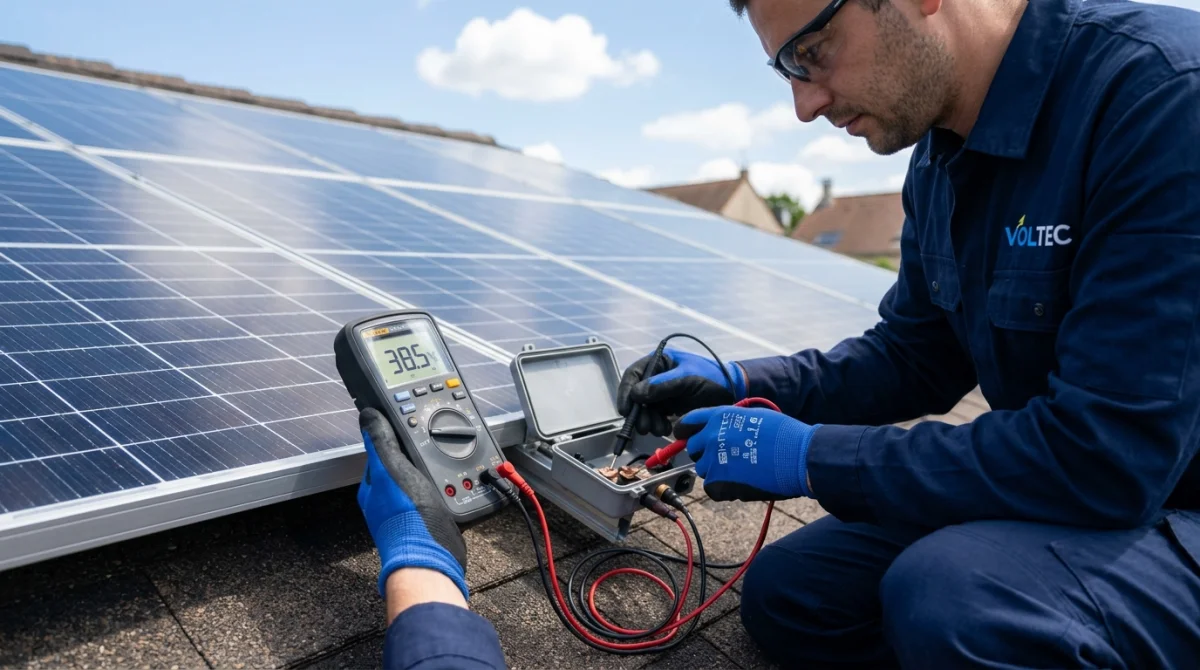

Tester un panneau solaire avec un multimètre demande surtout une bonne méthode. Pas de panique, les mesures de base restent accessibles avec un appareil réglé correctement et un panneau bien isolé.
Ce contrôle aide à repérer une baisse de production avant qu’elle ne pèse sur l’installation. Les contrôles réguliers, tous les 6 à 12 mois, sont souvent conseillés par les guides terrain du secteur.
Quelles précautions de sécurité prendre avant de tester un panneau ?
La sécurité vient avant la mesure. Un panneau produit du courant dès qu’il reçoit de la lumière, même sans être relié à la maison.
Les normes françaises NF C15-100 et UTE C15-712-1 imposent une approche propre et contrôlée. Pour aller plus loin, il reste utile de vérifier aussi l’état visuel du module et des câbles.
Isoler le panneau du régulateur ou de la batterie avant les mesures Voc et Isc
La Voc (tension à vide) et l’Isc (courant de court-circuit) se mesurent panneau isolé. Il faut donc débrancher le régulateur et la batterie avant ces deux tests.
Cette règle évite une lecture fausse et limite les risques pour l’appareil. Elle aide aussi à savoir si le défaut vient du panneau ou du reste de l’installation.
Vérifier la plage admissible du multimètre en tension et en courant continu
Le multimètre doit accepter la bonne plage en courant continu (électricité qui circule toujours dans le même sens). Beaucoup de modèles grand public montent à 10 A, parfois 20 A.
Pour la sécurité, un appareil marqué CE reste préférable. Des modèles comme Fluke 283 FC visent même la catégorie CAT III 1500 V. Pour aller plus loin, la notice du multimètre donne toujours la limite exacte.
Préparer le multimètre et le panneau pour un test fiable
Un test fiable dépend surtout du réglage et de la lumière. C’est plus simple qu’il n’y paraît si chaque point est vérifié dans l’ordre.
Les données changent vite avec l’ombre, la chaleur et l’angle du soleil. Un simple nuage peut déjà faire baisser la mesure de façon nette.
Choisir le bon réglage : V DC, A DC et continuité
Le mode V DC sert à mesurer la tension continue. Le mode A DC sert au courant continu, et la continuité vérifie si un câble laisse bien passer le courant.
Pour la Voc, un réglage 20 V DC convient souvent aux petits panneaux. Un réglage 200 V DC devient utile si le panneau dépasse 20 V. Pour aller plus loin, la fiche au dos du panneau donne la valeur attendue.
Placer le panneau dans de bonnes conditions d’ensoleillement
Le panneau doit recevoir une lumière franche, sans ombre portée. Les tests au printemps et en automne donnent souvent des conditions plus stables.
Un panneau 12 V affiche souvent une Voc de 18 à 22 V en bon soleil. Un panneau 24 V monte souvent entre 36 et 44 V. Pour aller plus loin, il faut comparer avec l’étiquette exacte du module.
Comment mesurer la tension à vide d’un panneau avec un multimètre ?
La tension à vide montre si le panneau réagit bien à la lumière. Cette mesure simple reste souvent le premier contrôle à faire.
Si la Voc est proche de la fiche technique, le module capte encore correctement la lumière. Pour aller plus loin, il reste utile de noter la température et l’ensoleillement au moment du test.

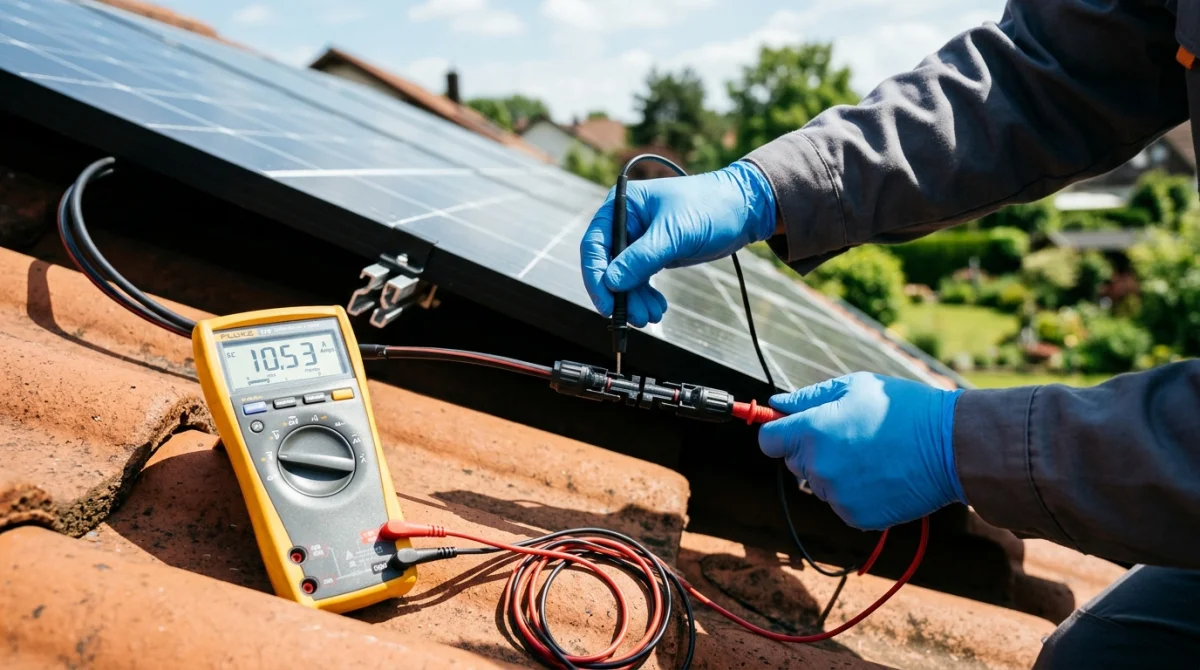

Brancher correctement les sondes sur les bornes positive et négative
La sonde rouge va sur la borne positive (+). La sonde noire va sur la borne négative (-), avec le multimètre réglé sur V DC.
Une inversion n’abîme pas toujours l’appareil, mais l’écran peut afficher une valeur négative. Ce signe montre surtout un branchement inversé.
Comparer la valeur mesurée à la Voc de la fiche technique
La valeur mesurée doit rester proche de la Voc indiquée au dos du panneau. Fluke cite souvent une tolérance simple de plus ou moins 10 % pour une lecture cohérente.
Un panneau 12 V lu à 12 V seulement, au lieu de 18 à 22 V, signale souvent un souci. L’ombrage, un connecteur MC4 ou une cellule abîmée font partie des causes possibles.
Comment mesurer le courant de court-circuit sans endommager le module ?
La mesure Isc demande plus d’attention que la Voc. Pas de panique, le point clé consiste à faire un contact bref avec un calibre adapté.
Cette mesure sert à voir le courant maximal fourni par le panneau seul. Pour aller plus loin, la comparaison avec la puissance annoncée aide à confirmer le diagnostic.
Régler le multimètre sur l’entrée courant adaptée et faire un contact bref
L’entrée courant du multimètre doit correspondre au câble branché sur l’appareil. Une erreur de prise fausse la mesure et peut griller le fusible interne.
Le contact doit rester bref. Un court-circuit prolongé chauffe inutilement le multimètre et n’apporte pas une meilleure lecture.
Éviter le test Isc sur plusieurs panneaux en série
Plusieurs panneaux en série ne doivent pas être testés ainsi. L’intensité cumulée ou la tension totale peut dépasser la limite du multimètre.
Pour ce cas, une pince ampèremétrique reste souvent plus sûre. Elle mesure le courant sans couper le circuit. Pour aller plus loin, un traceur I-V donne un contrôle bien plus complet.
Peut-on tester un panneau solaire lorsqu’il est branché au régulateur ?
Oui, mais pas pour la Voc ni l’Isc. Quand le panneau reste branché au régulateur, la mesure porte sur le comportement en conditions réelles.
Cette approche aide à repérer si la perte vient du panneau, du câble, du régulateur ou de la batterie. Pour aller plus loin, il faut comparer cette mesure avec la Voc panneau isolé.
Mesurer le courant en conditions réelles en série sur le câble positif
Le multimètre se place en série (inséré dans le circuit) sur le câble positif entre le panneau et le régulateur. Cette lecture montre l’intensité réellement fournie.
Une pince ampèremétrique simplifie souvent ce test. Elle évite d’ouvrir le circuit et réduit le risque d’erreur de branchement.
Contrôler la continuité des câbles et des connecteurs
Un panneau sain peut sembler faible si le câble ou le connecteur pose problème. Le mode continuité du multimètre sert justement à repérer une coupure simple.
Les connecteurs MC4, les fils oxydés et les faux contacts comptent parmi les défauts fréquents. Un nettoyage léger et une inspection visuelle complètent bien le test électrique.
Le contrôle se fait panneau débranché. Si le multimètre ne bip pas sur un câble supposé intact, la liaison mérite une vérification plus poussée. Pour aller plus loin, il faut aussi regarder les traces d’échauffement sur les fiches.
Les mesures sont-elles fiables par temps nuageux ou faible ensoleillement ?
Les mesures restent utiles, mais elles deviennent moins comparables. La Voc baisse souvent moins vite que l’Isc, qui dépend fortement de la lumière disponible.
Par ciel nuageux, une faible intensité ne prouve pas toujours un défaut. C’est pour cela qu’une Isc à 60 % ou 80 % de la fiche peut rester normale selon les conditions.
Pour des comparaisons précises, les professionnels utilisent parfois un capteur d’irradiance (quantité de soleil reçue) et de température. Des outils comme le Fluke IRR2-BT servent à corriger les lectures. Pour aller plus loin, un test en plein soleil reste la base la plus simple.
Comment interpréter des valeurs de Voc et Isc plus basses que la fiche technique ?
Une valeur basse ne signifie pas toujours un panneau mort. C’est plus simple qu’il n’y paraît si l’analyse suit l’ordre lumière, température, câbles, puis module.
Les baisses peuvent venir de saleté, d’ombrage, de neige, de microfissures ou d’un connecteur défaillant. Une seule dalle abîmée peut aussi peser sur la production avec un onduleur central.
Distinguer un écart normal lié aux conditions de test d’un défaut probable
Un écart modéré reste normal si le ciel change ou si le panneau chauffe. La température élevée réduit souvent la tension, même avec un panneau sain.
Un écart fort, comme 12 V mesurés sur un module 12 V attendu à 18 ou 22 V, devient suspect. Les causes probables sont l’ombrage, une cellule cassée, une soudure interne ou un MC4 défectueux.
Prochaines étapes si les mesures sont hors spécifications
La première suite consiste à refaire le test en plein soleil et sur un panneau propre. Il faut ensuite comparer avec la fiche technique et avec les autres modules du champ solaire.
Si l’écart persiste, un contrôle sous charge ou avec un traceur I-V devient pertinent. Des appareils comme le Fluke SMFT-1000 affichent Voc, Isc, Vmp, Imp et Pmax.
Un contrôle annuel aide à repérer les dérives tôt et à éviter une baisse durable de rendement. Une mesure isolée, croisée avec une inspection visuelle, donne déjà un diagnostic plus solide qu’une simple impression.
Astuces et erreurs à éviter
Les erreurs viennent souvent d’un mauvais calibre ou d’une mesure faite trop vite. Pas de panique, quelques réflexes simples suffisent pour éviter les pièges courants.
Les données gagnent en valeur quand la date, l’heure et la météo sont notées. Ce suivi rend les comparaisons plus utiles d’une saison à l’autre.
FAQ
Le bon réflexe consiste à croiser trois points, la sécurité, la comparaison avec la fiche technique et l’état réel des câbles. Cette méthode évite beaucoup de faux diagnostics.
Quand la Voc et l’Isc restent basses malgré un bon soleil, un contrôle plus poussé devient logique. Un test sous charge ou un traceur I-V permet alors d’aller au-delà du simple multimètre.
